めちゃめちゃ放置しててわろた。こんにちは。

以前から付けようと思ってたシガーソケットをつけたのでめも。

今回付けるのはDCステーションUSB+というやつ。シガーとUSBの口が1つづつなので、携帯充電以外にもう1つ増えても安心。

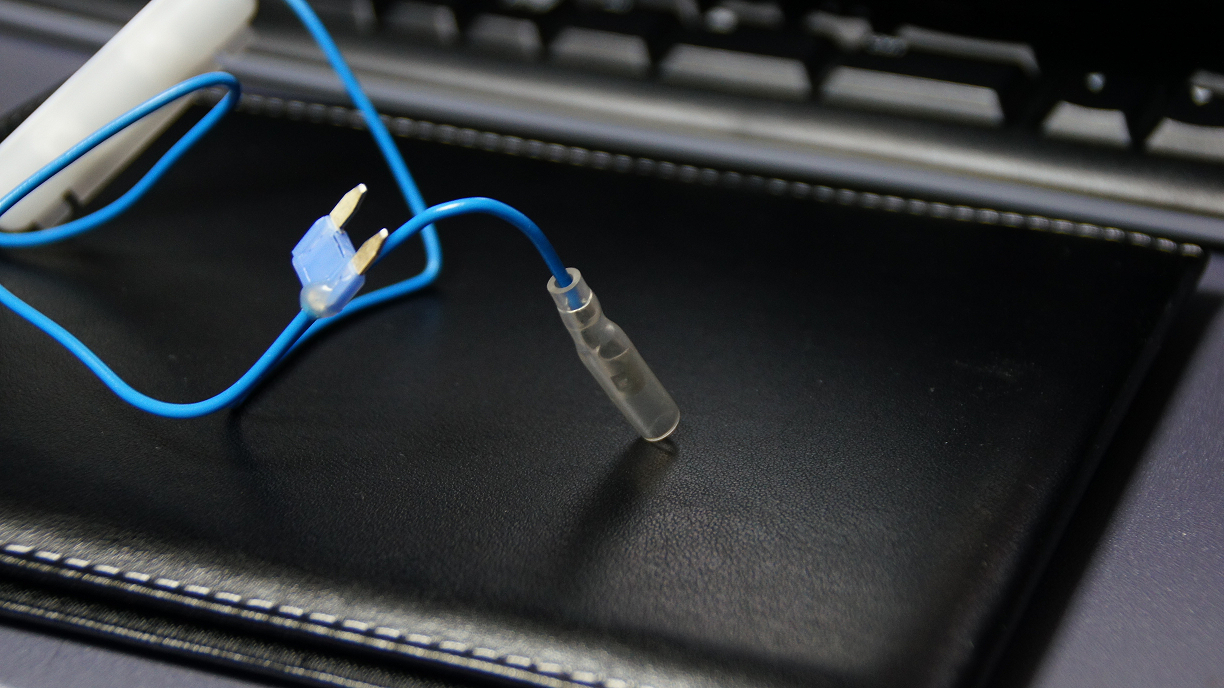

一応ある程度電圧もあるので、ヒューズを噛ませる。

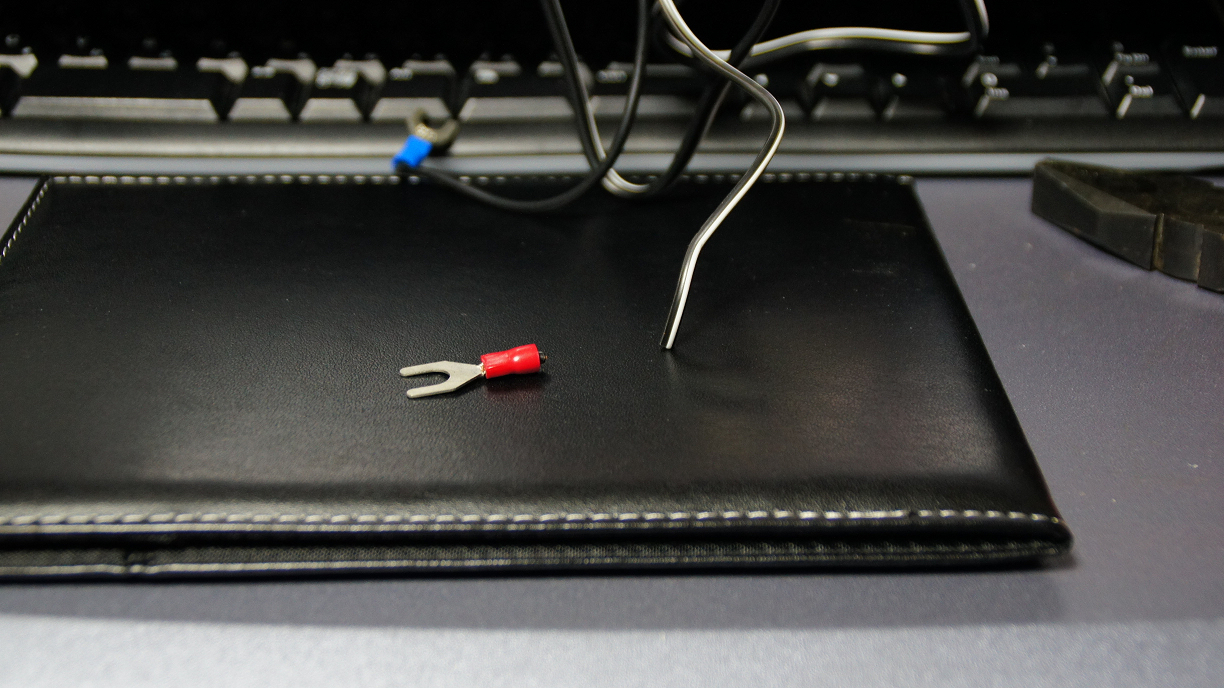

ソケットの端子とヒューズを繋ぐためぷっちん。

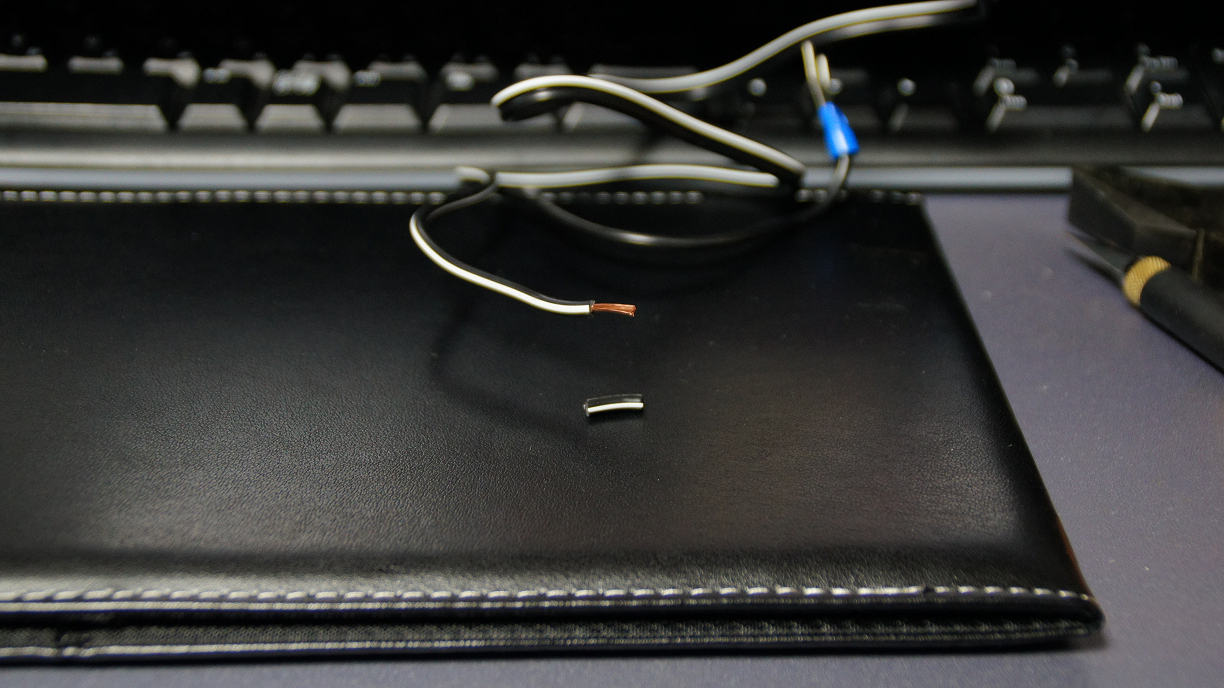

被覆剥き。

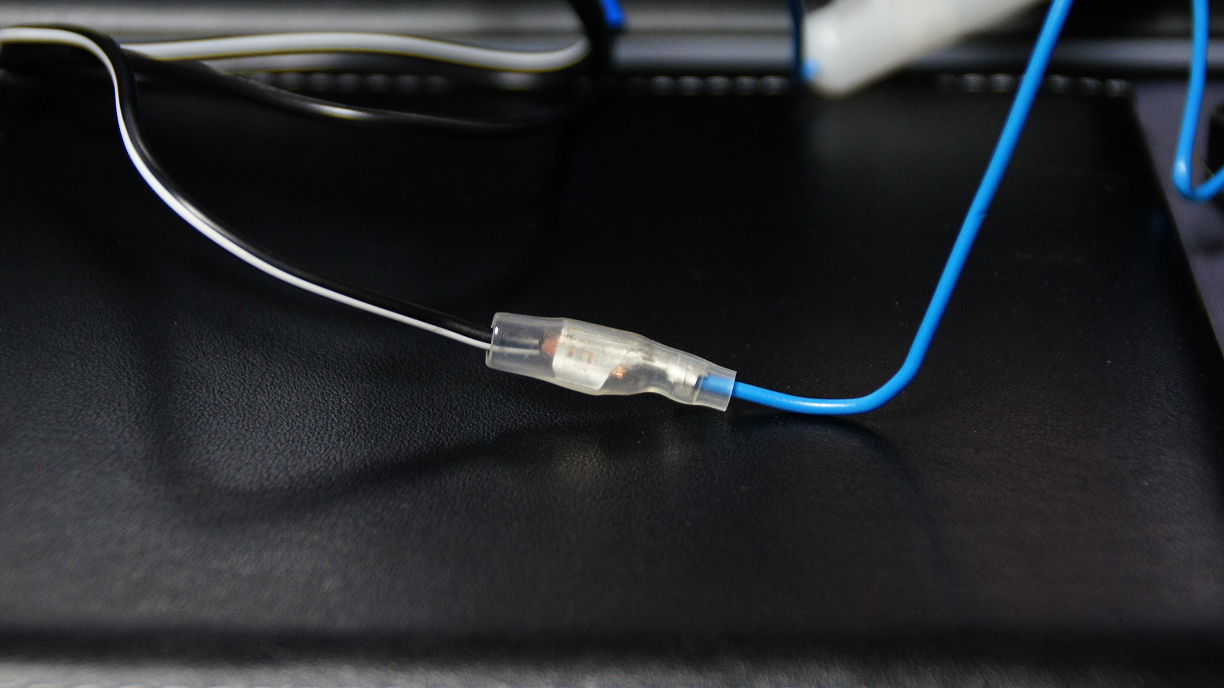

剥いた線をヒューズと合体。






これでまず準備OK。
次、車体側。

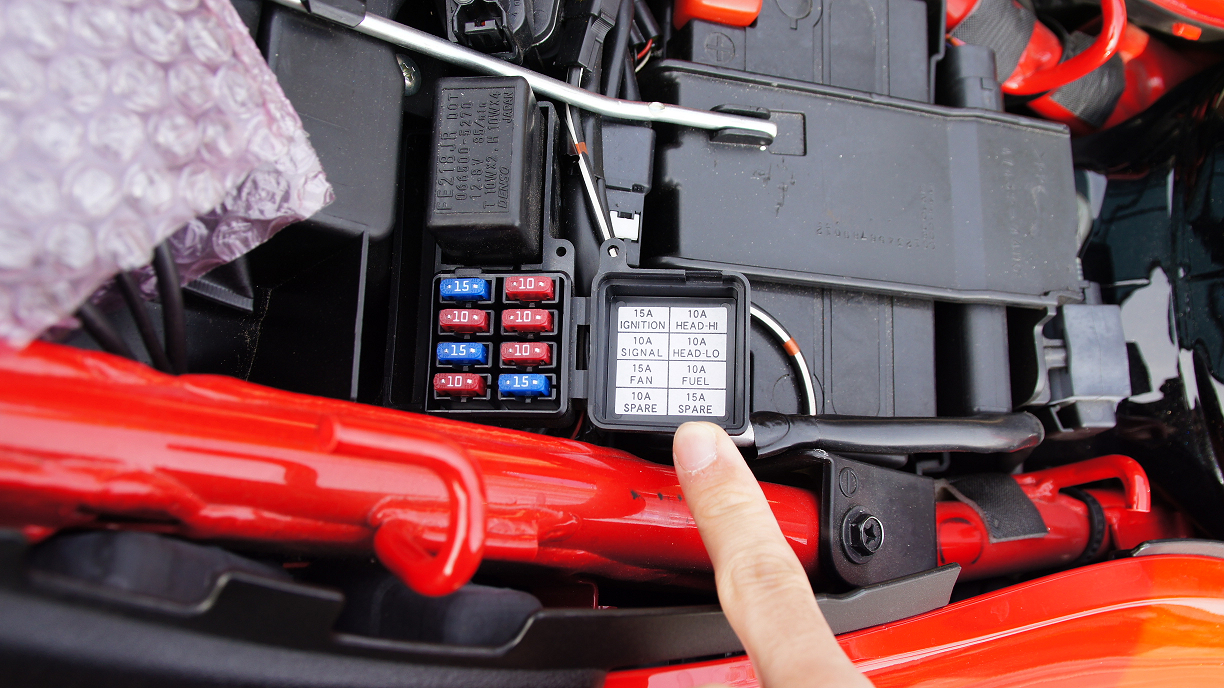

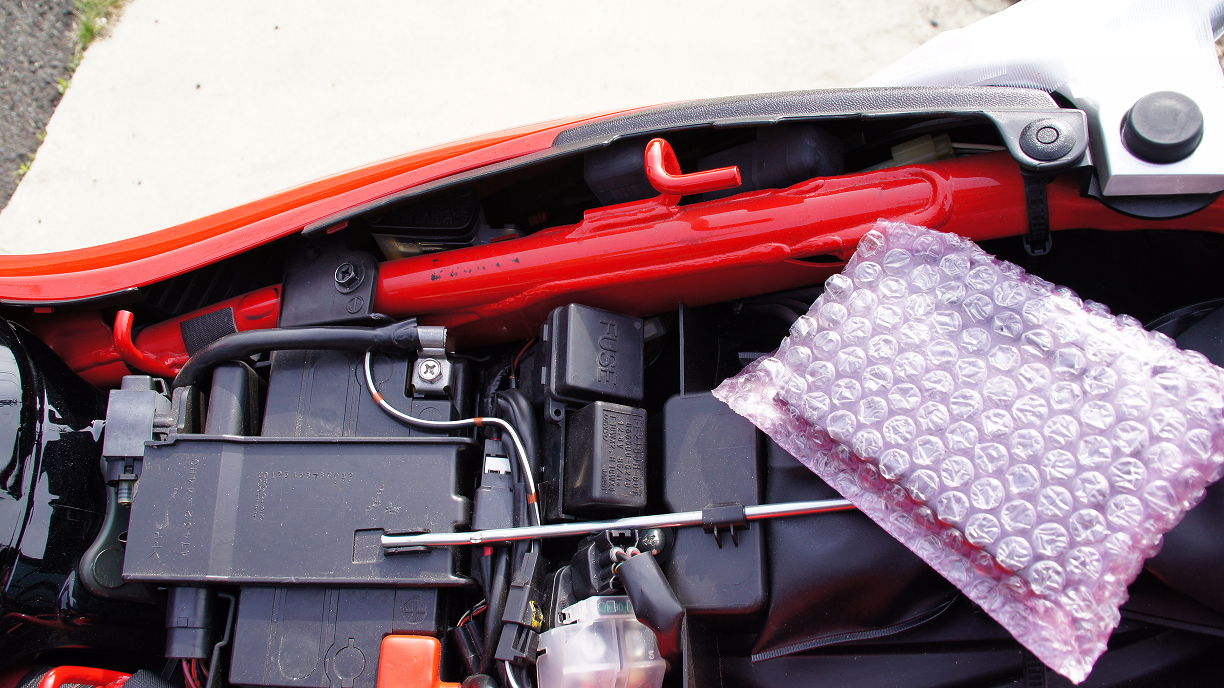

シート下のヒューズボックスがこれ。





開くとどれがどれか書いてあります。
キー回してON状態になったら通電させたいので、イグニションから取ります。

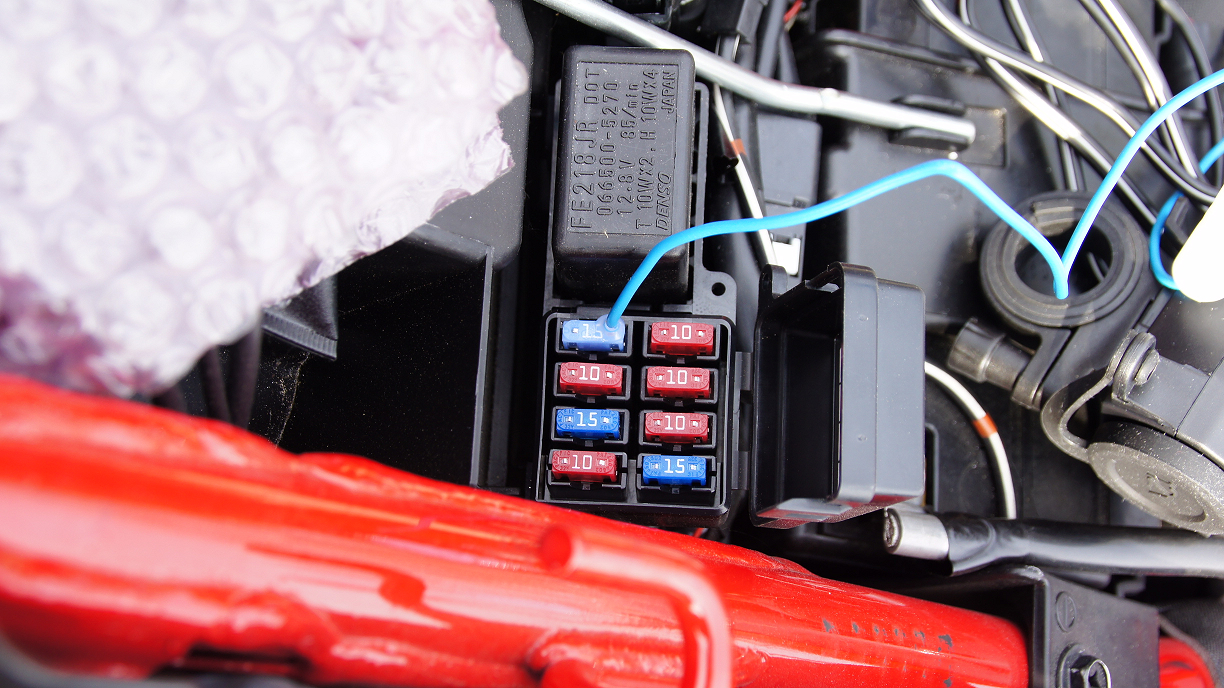

接続は単純で、冒頭で準備したヒューズを元々刺さってるやつと刺しかえ。

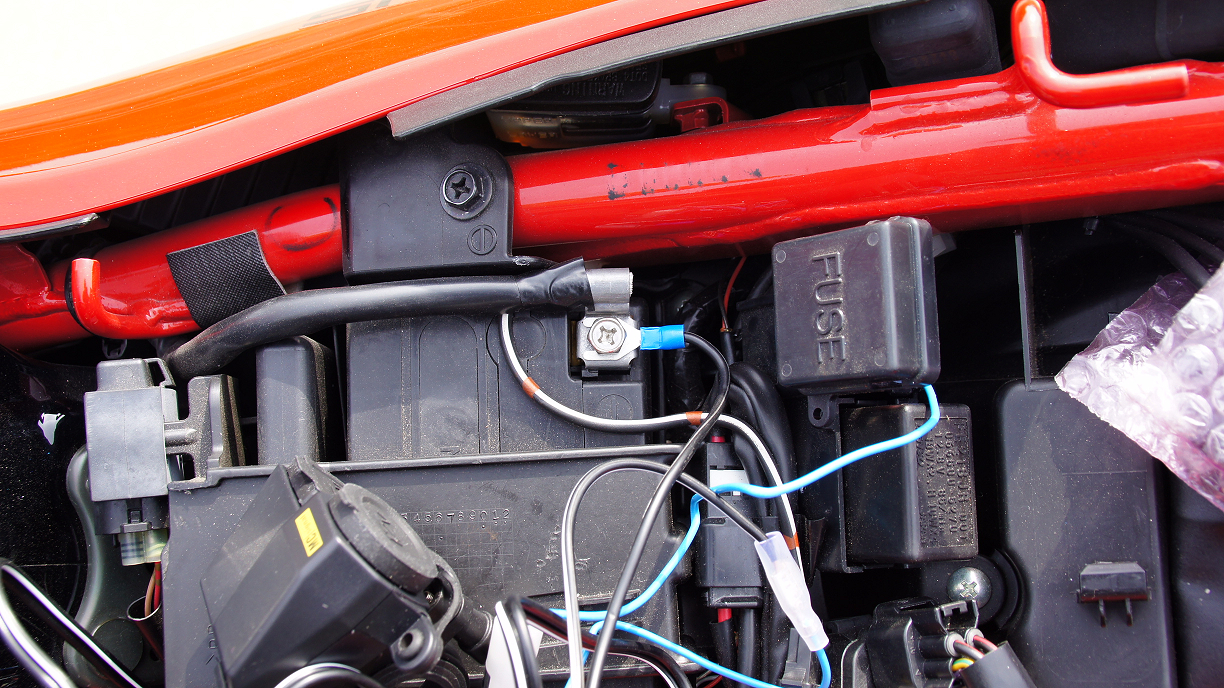

ひとまずテストのためマイナス側の端子をバッテリーのマイナスに接続。

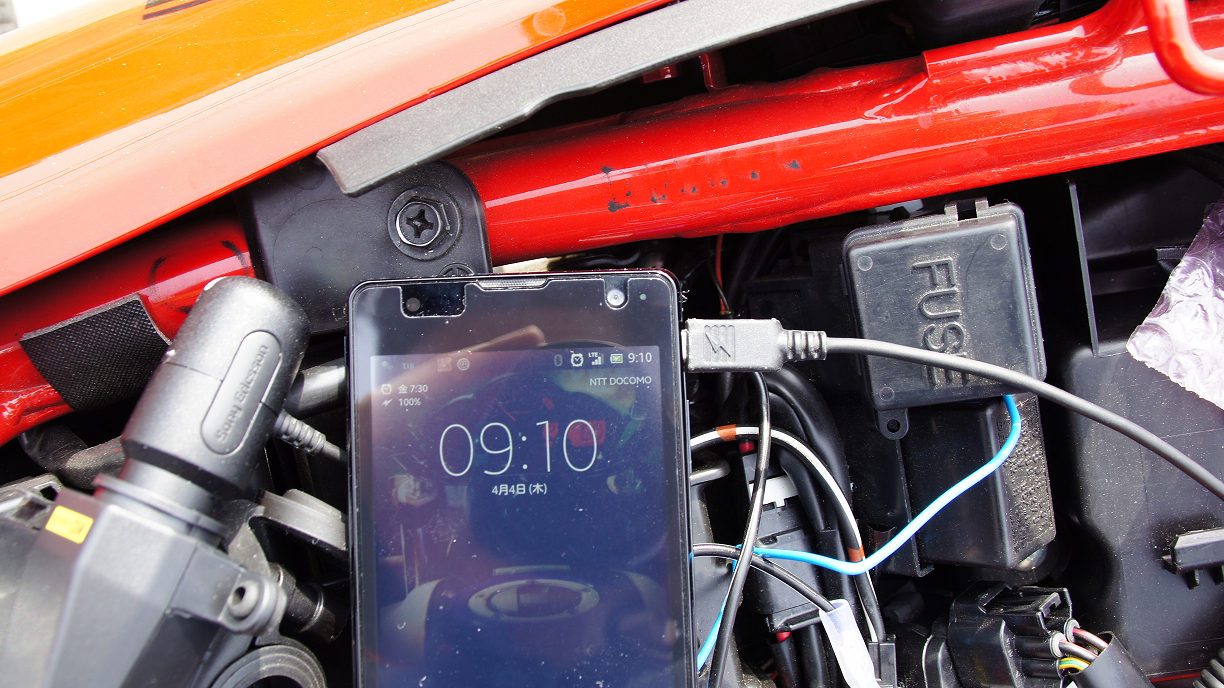

キーONにしてまずシガー確認、OK充電ランプついた。

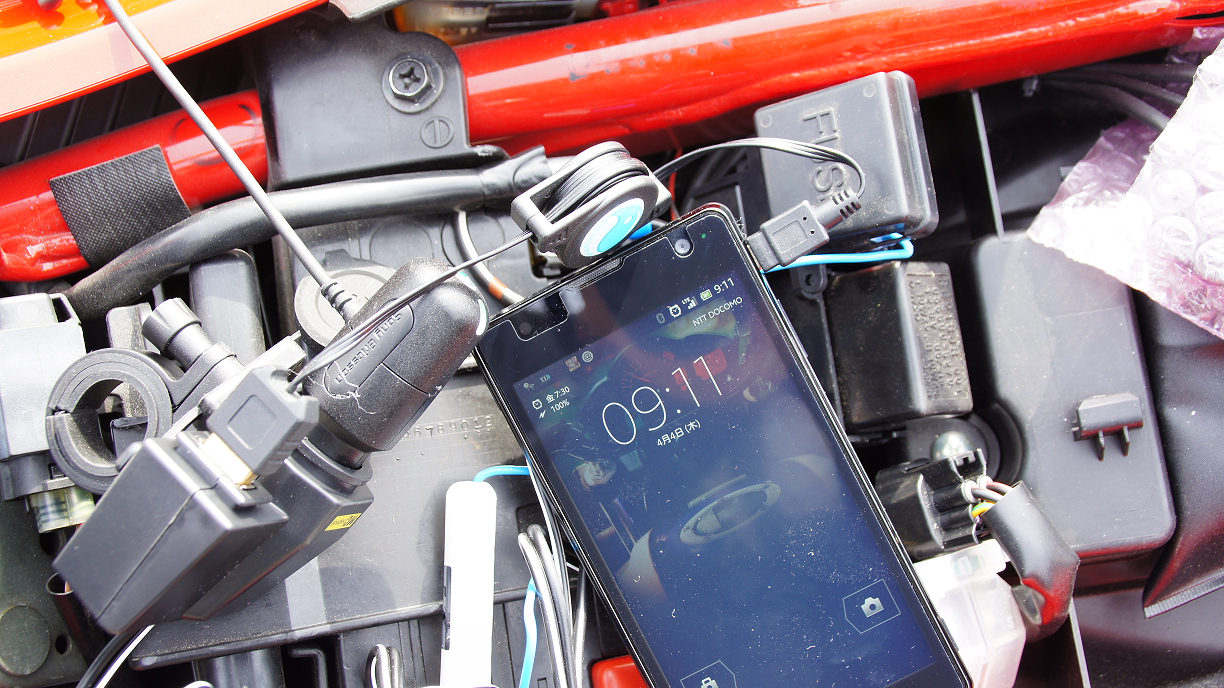

次、USB側もOK。





一旦外してどう配線しようかなーと考えたけど、結局中通さないとどうしても見栄えが悪くなってしまうので、外装を外して中を通すことに。
外装外すの初めてなのでビクビクしながら作業。

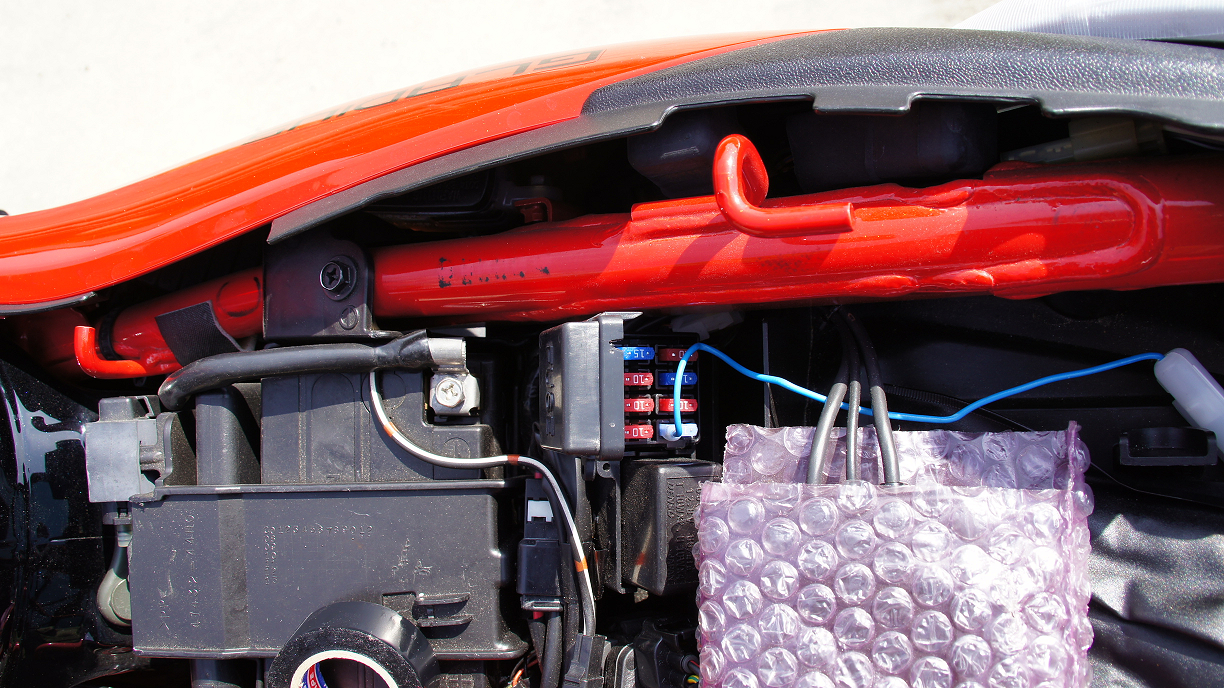

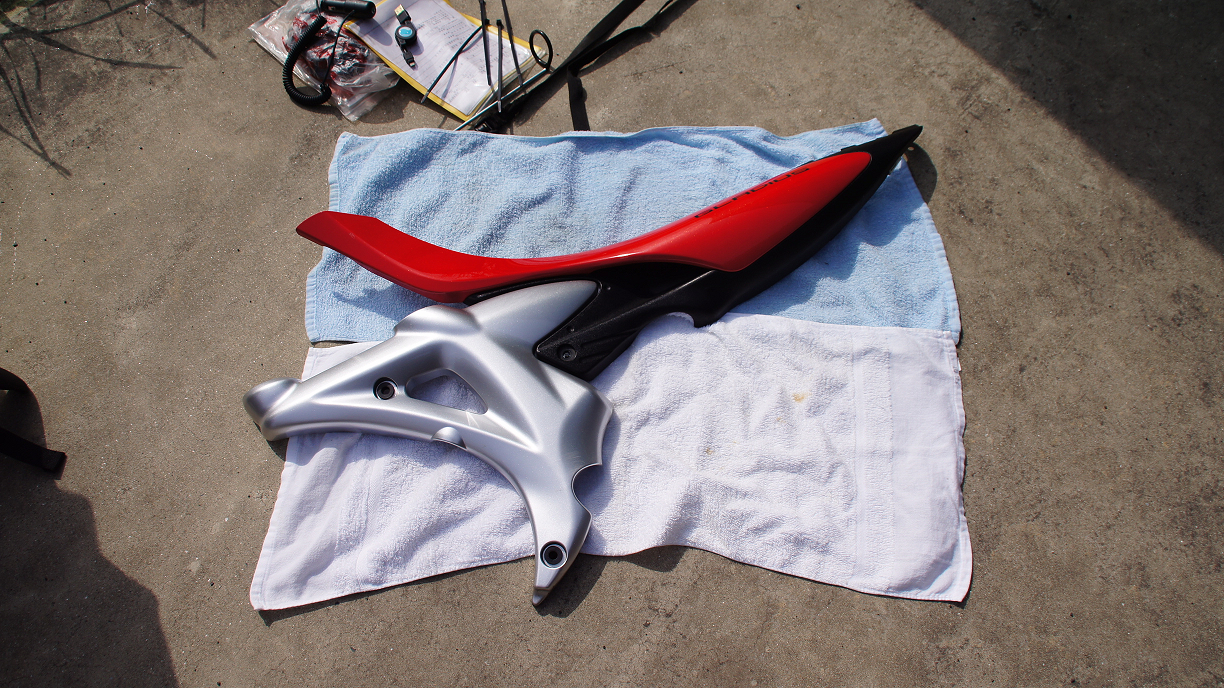

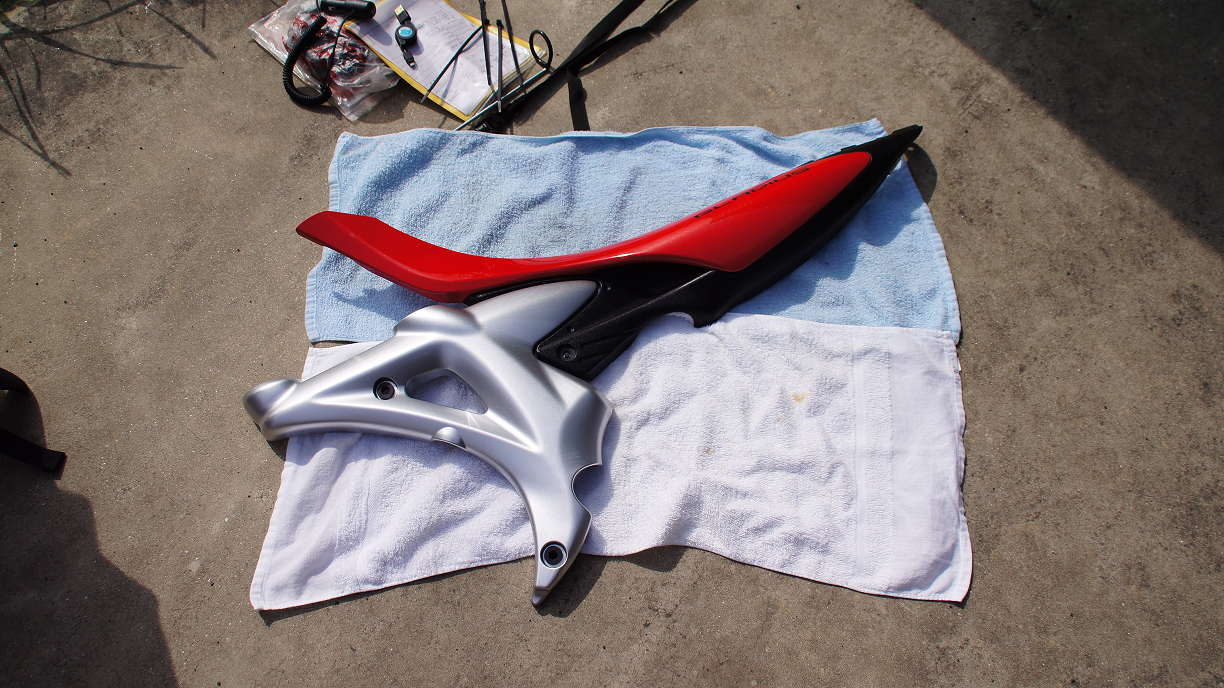

結構時間かかってなんとかかんとか↓

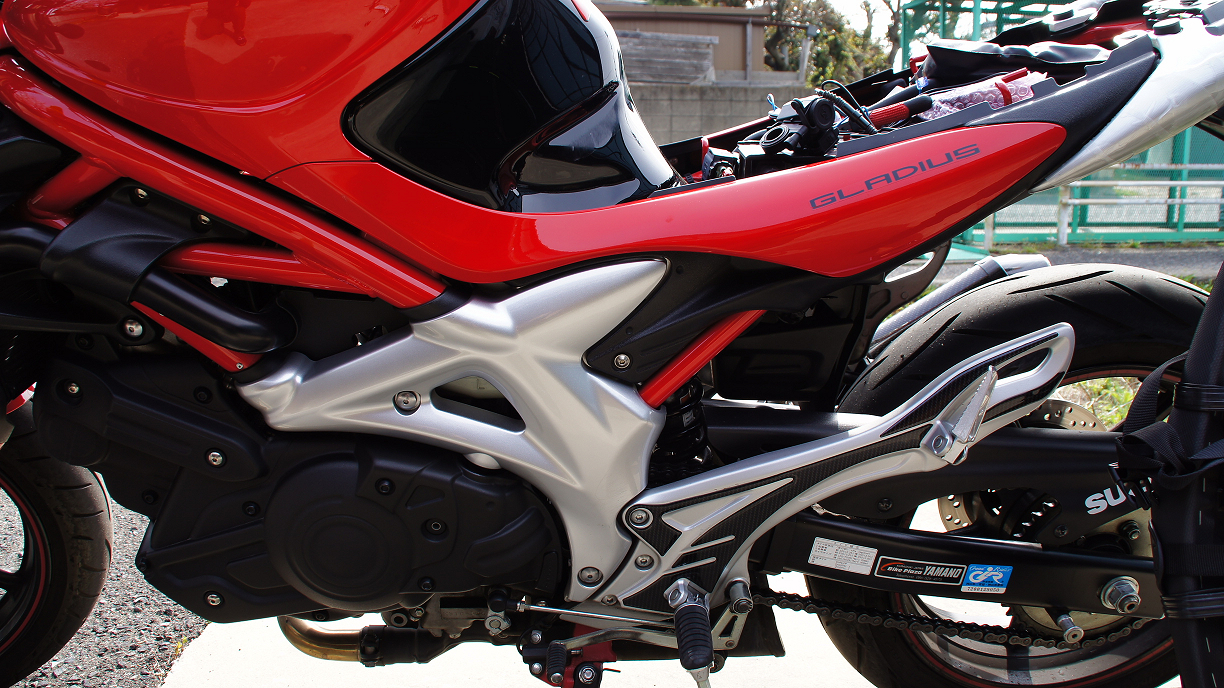

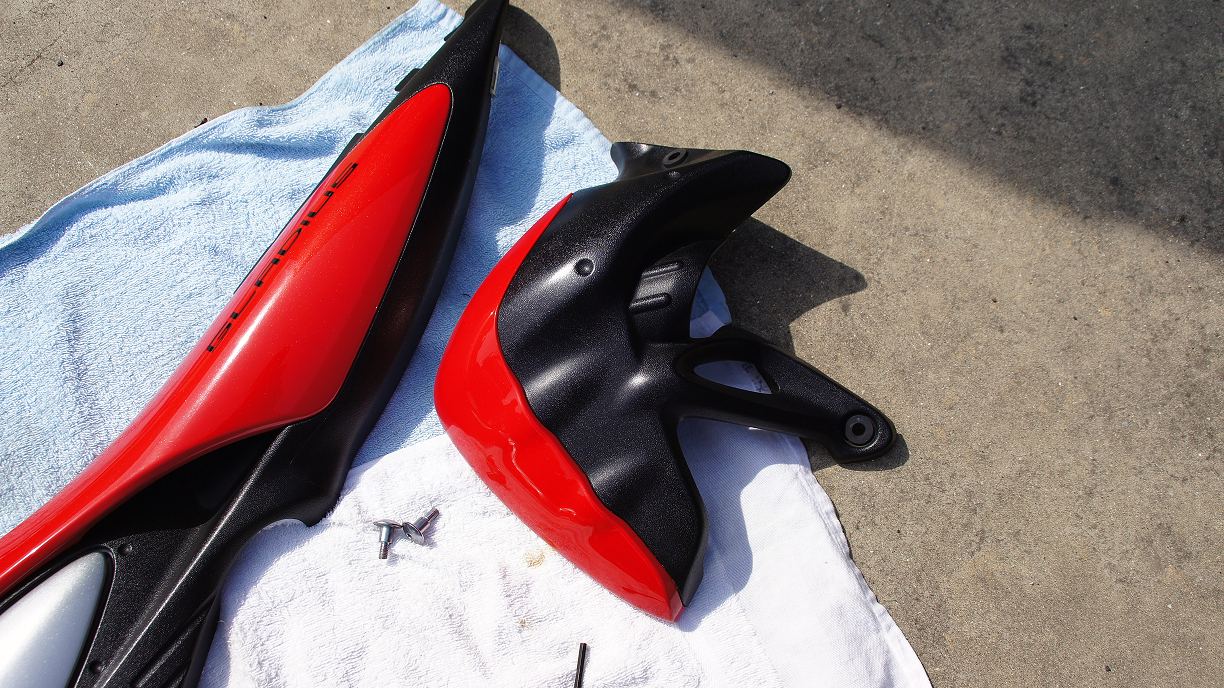

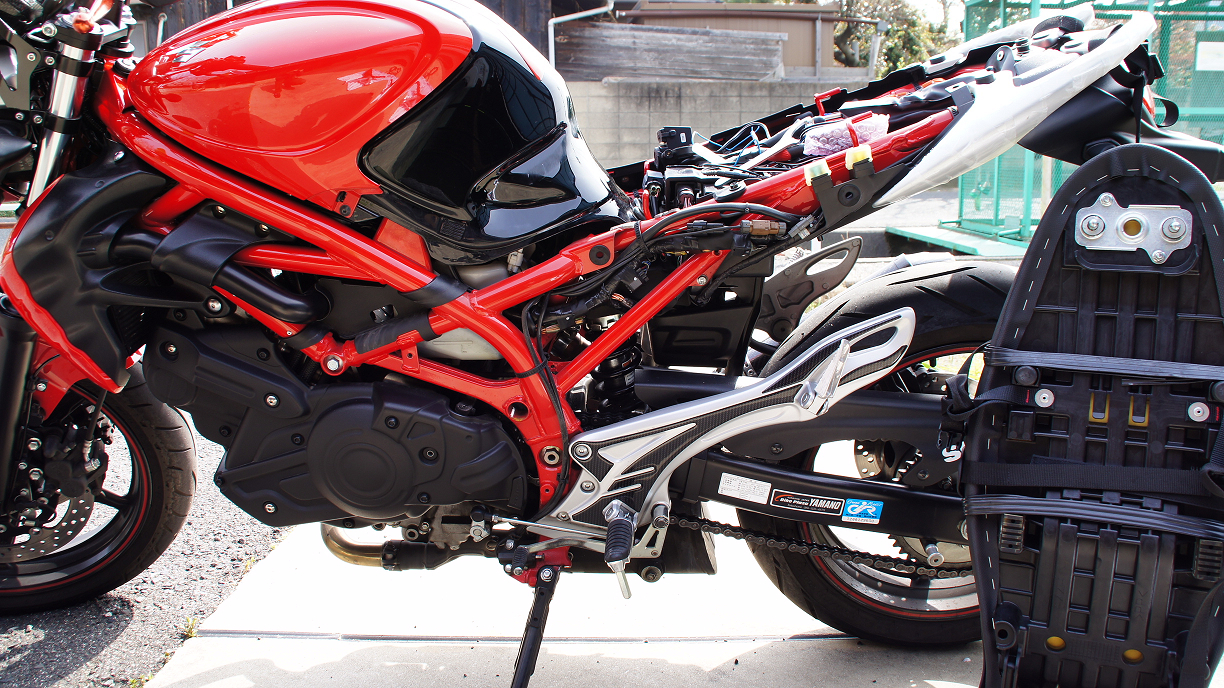

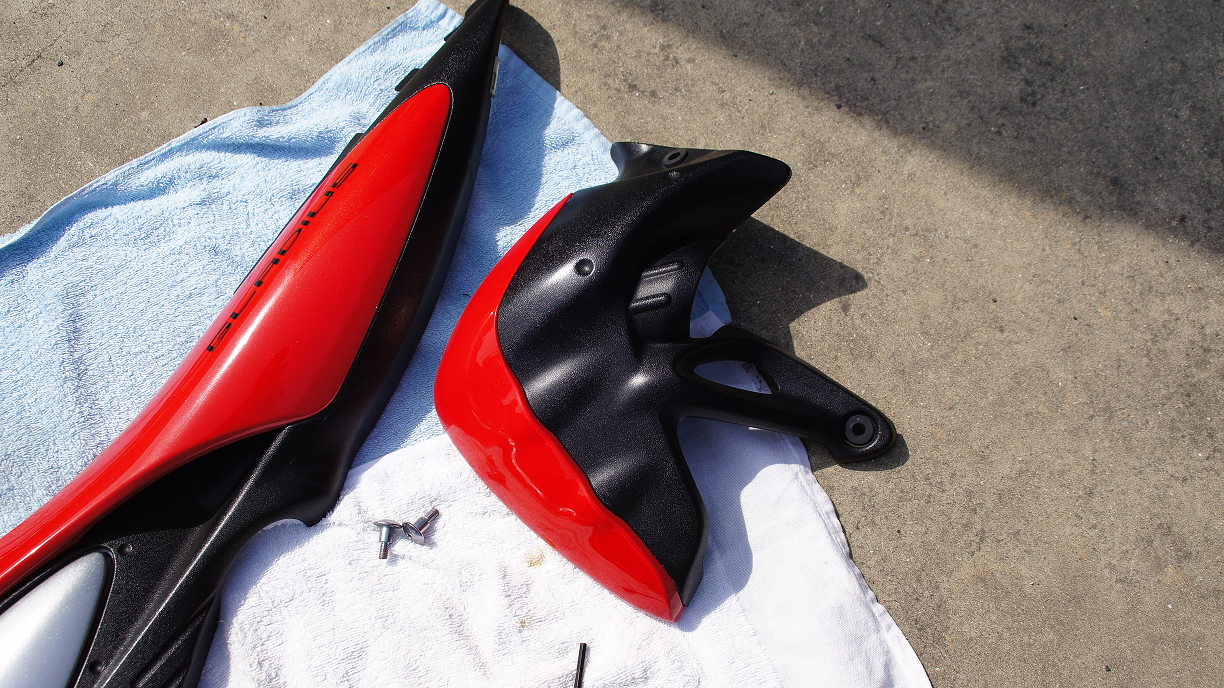

これで行けるかなーと思ったけど、結局サイドシュラウドも外さないと中は絶対通せなさそうだったので一緒にエイヤー。

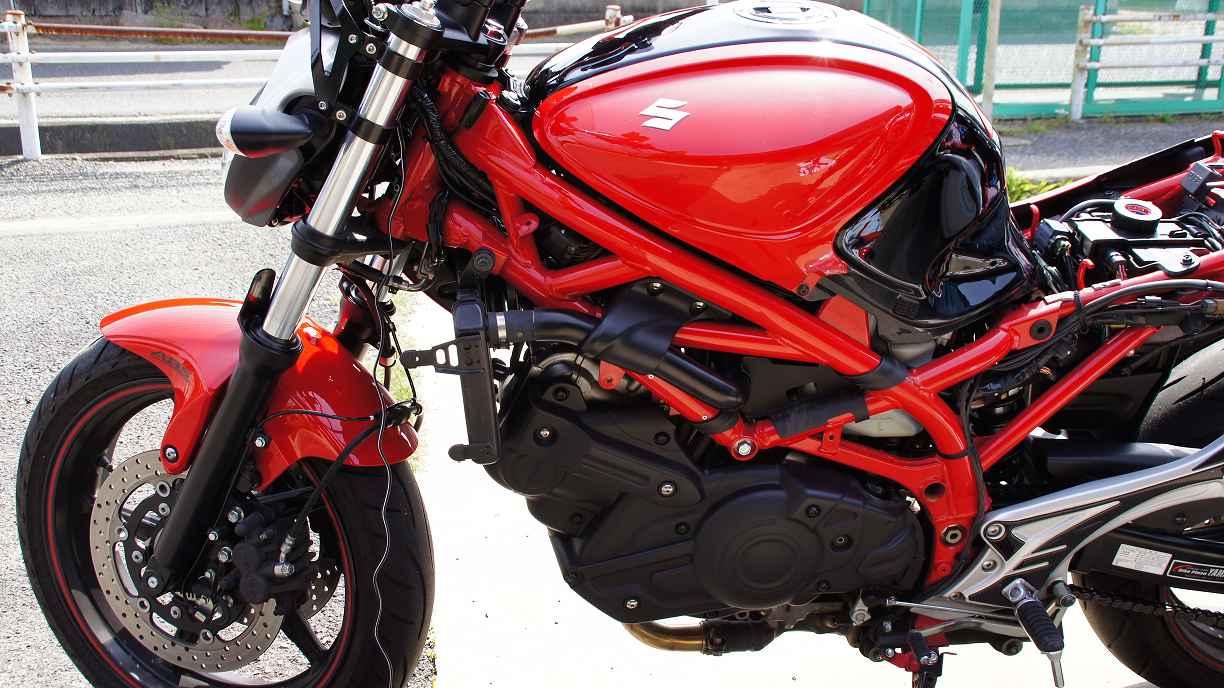

トラスフレーム剥き出しになるとちょっとドカっぽいw






さていざ配線。まず水濡れして欲しくないとこを念のためビニールテープ。

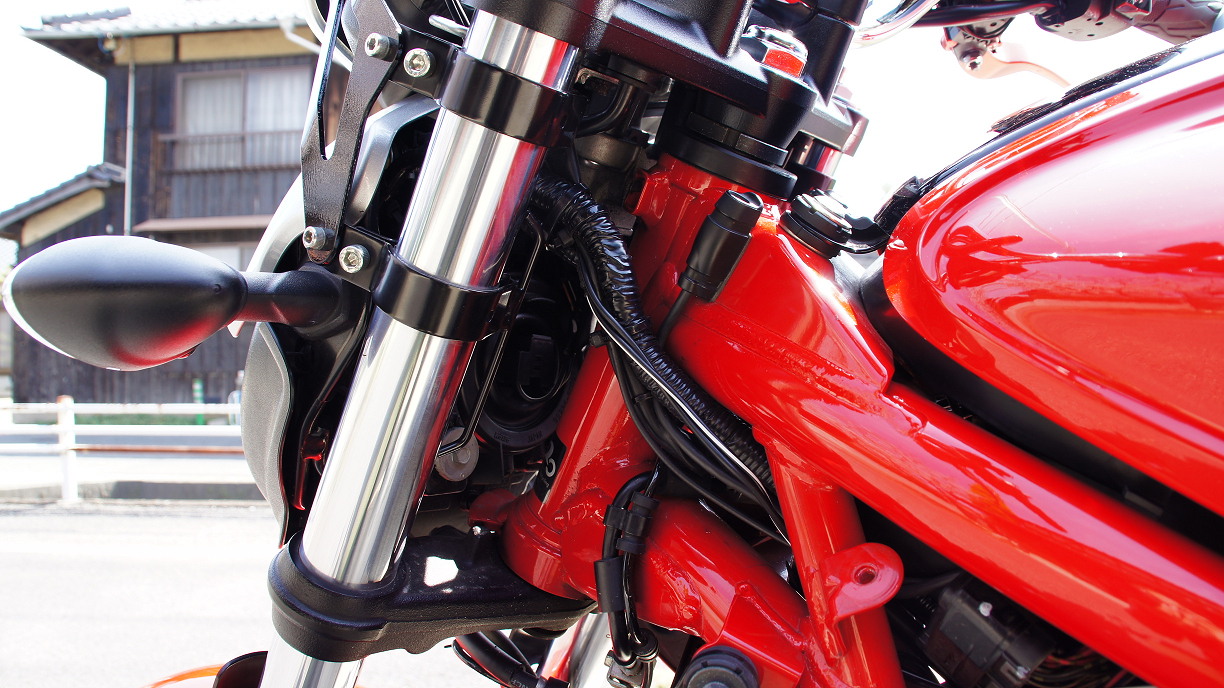

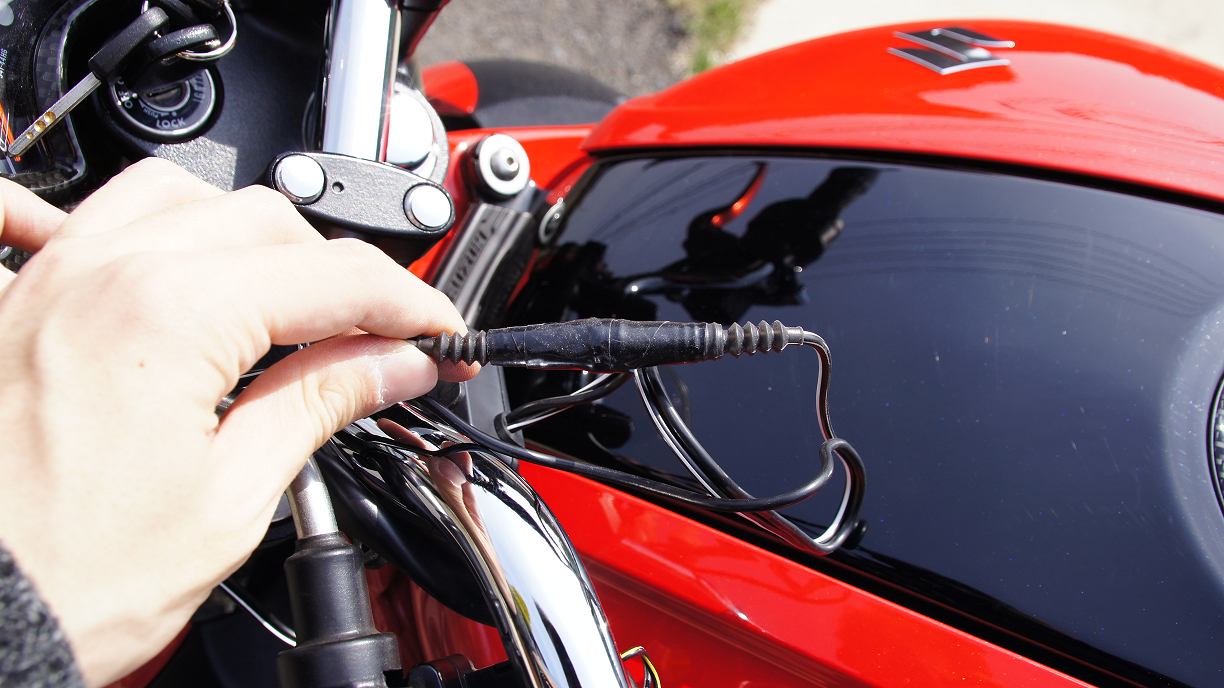

他の配線に便乗。











そのまま中を通して接続。ヒューズボックスから線が出ることになるので、ニッパでバキっと穴空けw






うん、肝心な装備した写真撮ってなかったよね・・。
てことで撮ってきた。

わざとちょっと下向きにして少しでも雨対策。

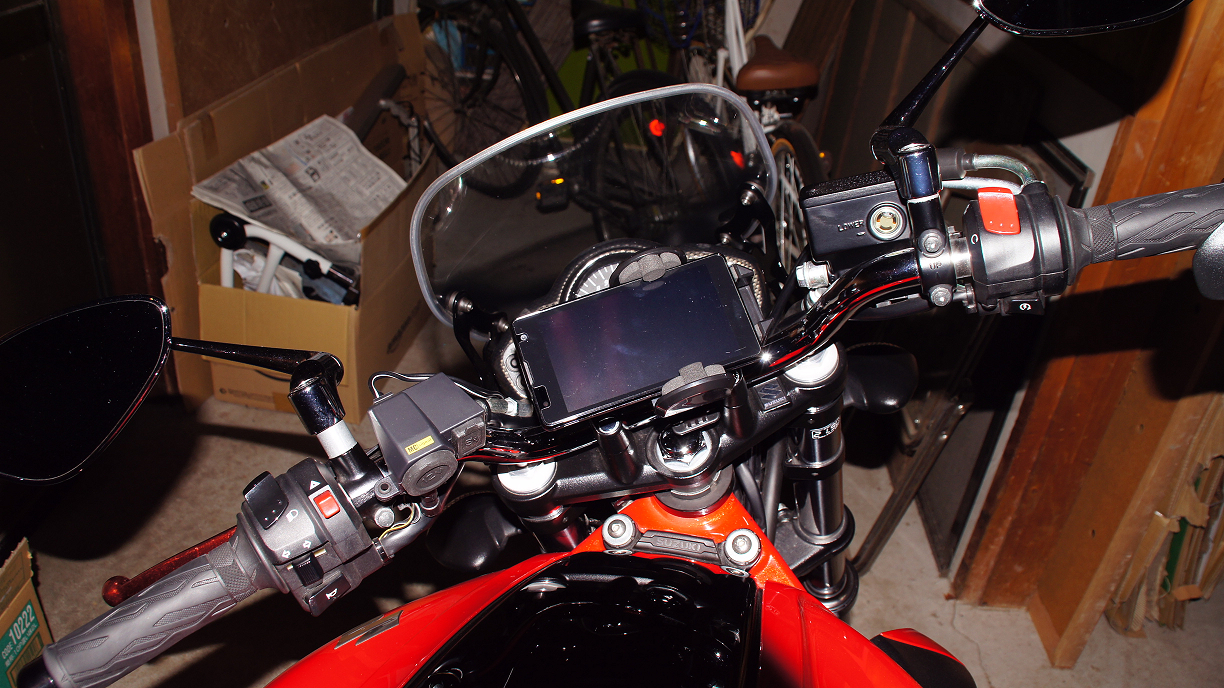

あわせてスマホをナビがわりにする事があるのでホルダーも装備。

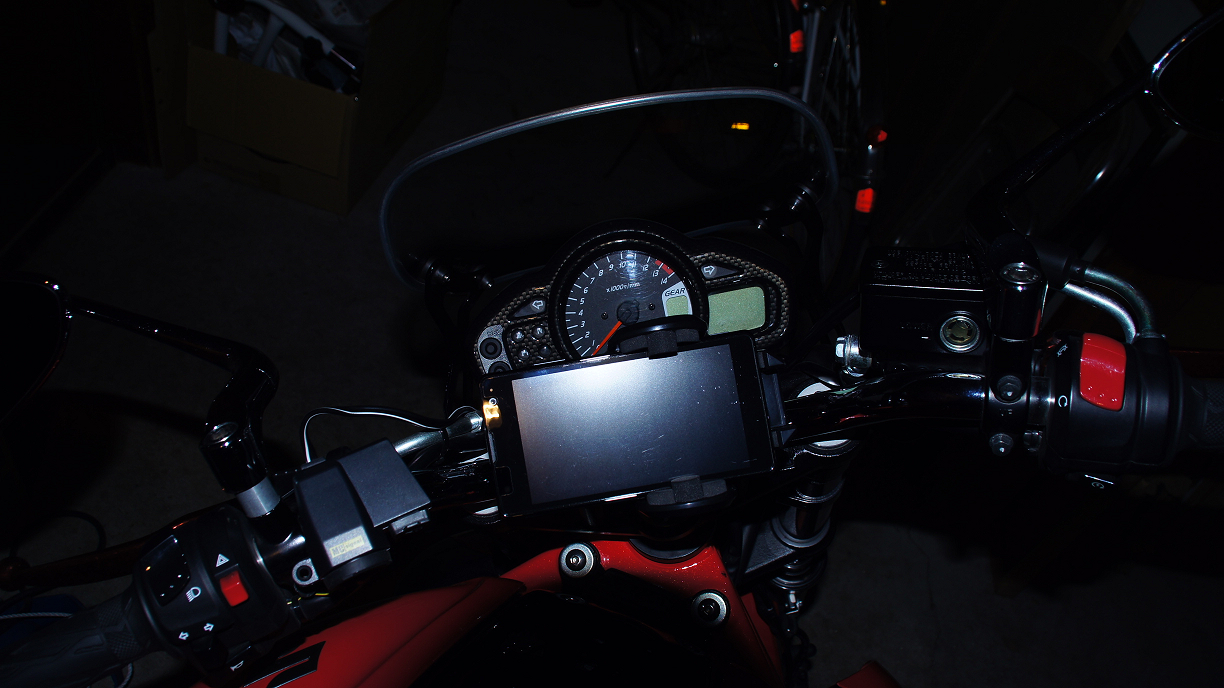

位置とか角度を試行錯誤した結果この位置なら一応メーター類も視認可能に。くら!

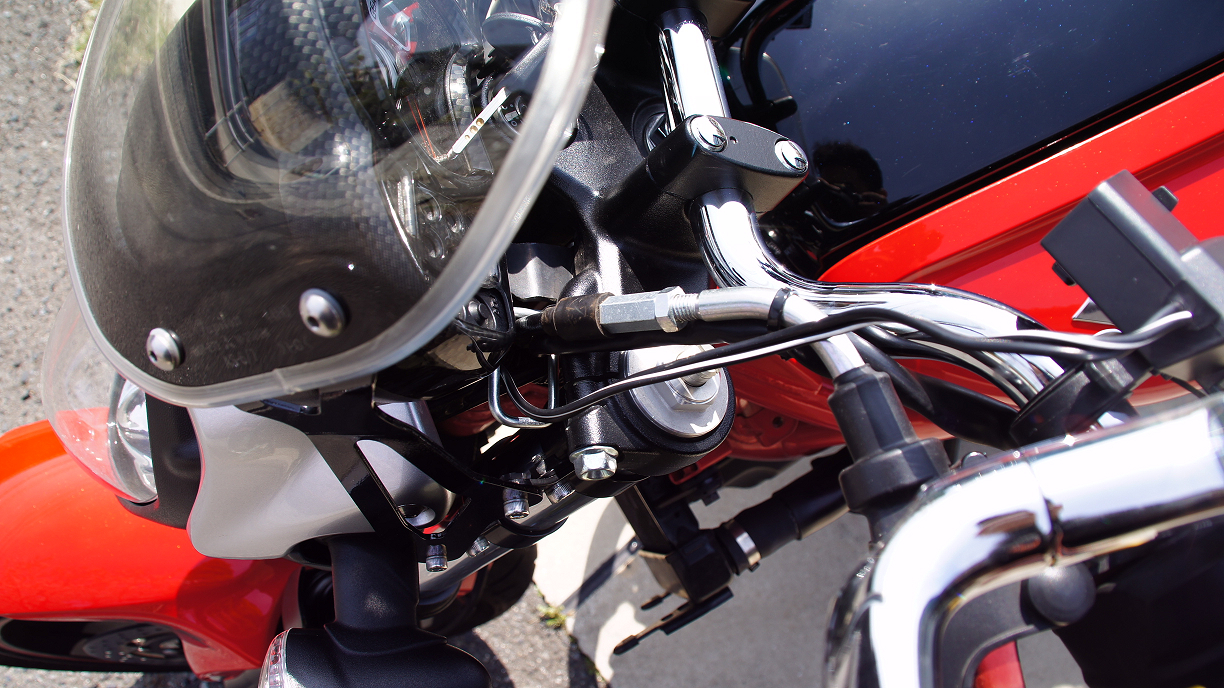

手探りでの作業だったけど、配線も外からはハンドル周り以外全部隠れたので大満足。

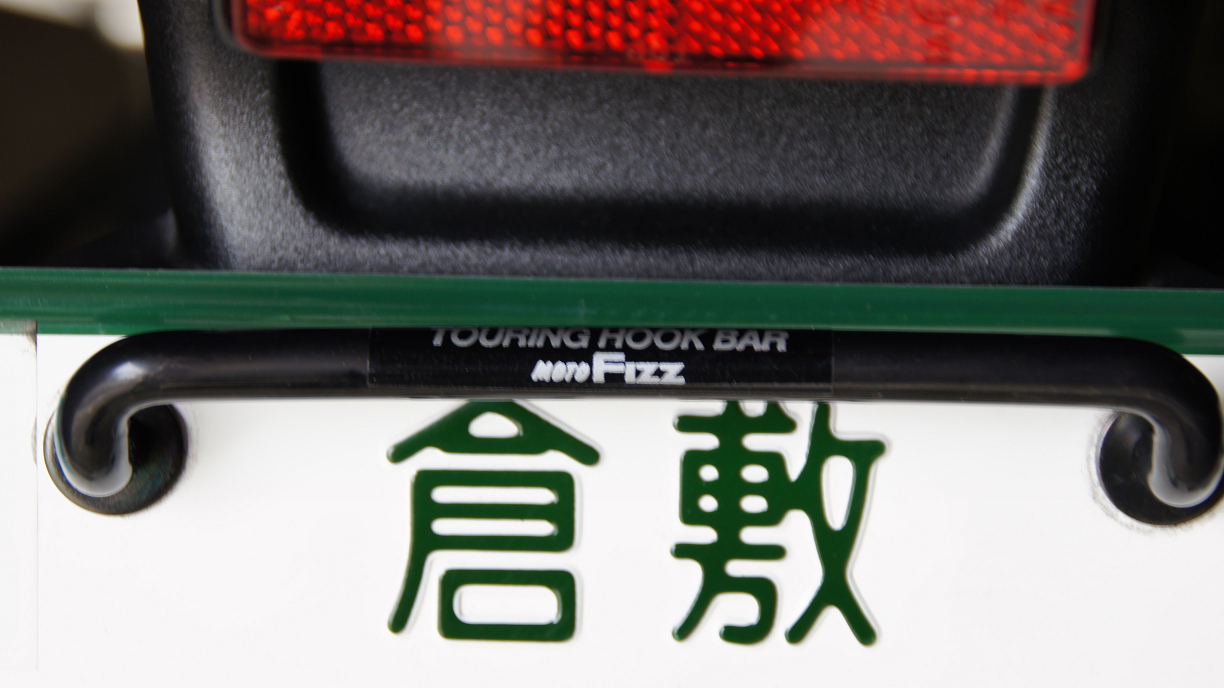

ついでに、ナンバープレートにフックバーを装備。






やったねたえちゃん、グラのツアラー化が進むよ!
